- 产品介绍
产品简介

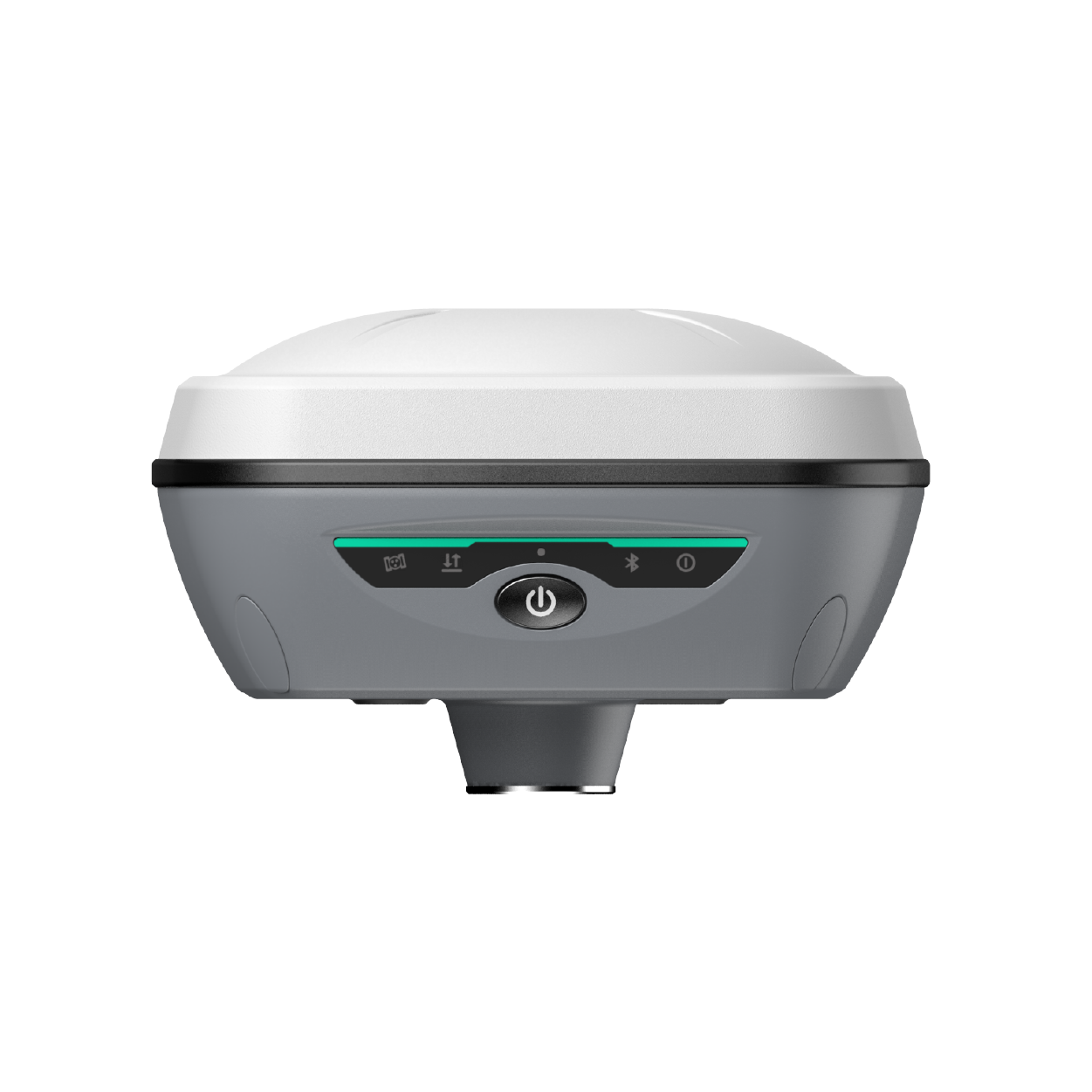

1、机身采用镁合金设计，防护性更强，重量更轻；表面喷粉处理，质感更强。 2、装饰圈外突设计，具备跌落缓冲作用，防护效果更佳。 3、采用高弹性防水胶圈，全方位防水防尘，专为户外而生。 4、内部部件采用堆叠式设计，提高结构可用空间，有效减小产品体积。 5、GNSS天线、蓝牙天线、wifi天线三位一体，优化信号传输机制，信号更稳定。 6、极简多功能单按键设置，配合多色指示灯方案，整机更简约，操作更简单。
产品特点
体积小 重量轻 直径135mm×高84mm，970g；体积小重量轻，更适合野外作业。 SOC芯片 纳米级制造工艺，超高集成化设计，体积更小、功耗更低。 搭配全新一代SOC处理技术，具有更快计算速度，更强处理能力，固定只在一瞬间。 超长续航 内置6800mAh高性能锂电池，15小时超长续航，一次充电，满足一整天作业。 支持充电宝供电方案，随时随地供电，满足更高强度作业需求； Type-C+PD，方便高效 Type-C接口设计，PD快充方案，让充电、传输更方便更高效 全星座全频点 全星座全频点接收，全面支持北斗三号，支持5星16频信号解算；瞬时卫星颗数高达50颗，遮挡环境固定无忧。 内置电台，外置性能 采用全新Farlink电台通讯技术，极大提升信号接收灵敏度和传输机制，有效抑制信号在空间链路的衰减，实现内置电台8km远距离收发。 摆脱电瓶脚架沉重负担，单主机就能实现远距离作业；作业更简单更轻便。 搭配全新一代电台模组，整体功耗更低，发送相同数据量，功耗约为传统电台的0.4倍，满足基站8小时发射作业。 智能基站锁定 基于Farlink“即迅”协议，采用一对一信号跟踪锁定技术，能实现对目标基站信号的持续跟踪锁定，有效杜绝串频、干扰的发生。 惯导倾斜测量 内置IMU惯性测量传感器，具有0°～60°超大测角，200HZ超高更新率，能根据对中杆倾斜方向和角度自动校正坐标，使用者不需要严格对中，提杆即测。 基站移动提醒 内置倾斜姿态模块，能时刻判读主机姿态信息，当基站发生移动、倾倒能准确判别及提醒。 内外置SIM卡，双向选择 支持eSIM卡技术，实时提供网络资源，随时可用，更安全，保障主机网络作业持续在线。 预留外置SIM卡方案，多一种选择。 智能数据链 采用全新智能连接技术，实现基站一键配置及双发射作业，移动站一键即可完成与基站的匹配工作，同时可根据作业环境自动选择最优信号，操作简单，使用无忧，即使小白新手也能轻松应对。 支持中移动高精度位置服务； 4400个超高密度站点，全国覆盖，开机即固定 支持北斗三号卫星；CGCS2000坐标直接测 数据双备份： 外业测量数据可同时存储在手簿和主机内，实现数据双备份，有效避免数据丢失。 技术指标
配置 |
详细指标 |
|
测量性能 |
信号跟踪 |
1598通道 BDS-2:B1I、B2I、B3I BDS-3:B1I、B3I、B1C、B2a、B2b GPS: L1C/A,L2P,L2C,L5,L1C* GLONASS: G1,G2,G3* Galileo：E1,E5b,E5a,E5 AltBoc*,E6c* SBAS：L1C/A,L5* QZSS：L1 、L2C、 L5 IRNSS：L5* |
GNSS特性 |
定位输出频率 1Hz～20Hz 初始化时间 小于10秒 初始化可靠性 ＞99.99% 全星座接收技术，能全面支持来自所有现行的GNSS星座信号 高可靠的载波跟踪技术，大大提高了载波精度，为用户提供高质量的原始观测数据 智能动态灵敏度定位技术，适应各种环境的变换，适应更加恶劣、更远距离的定位环境 高精度定位处理引擎 |
|
定位精度 |
静态GNSS测量 |
平面：±（2.5mm+0.5×10-6D） 高程：±（5mm+0.5×10-6D） （D为所测量的基线长度，单位为mm） |
实时动态测量 |
平面：±（8mm+1×10-6D） 高程：±（15mm+1×10-6D） （D为所测量的基线长度，单位为mm） |
|
惯导系统/传感器 |
惯导倾斜测量 |
内置IMU惯性测量传感器，支持惯导倾斜测量功能，根据对中杆倾斜方向和角度自动校正坐标。 |
倾斜角度 |
0°～60° |
|
倾斜补偿精度 |
1.8米杆；10 mm + 0.7 mm/°tilt |
|
电子气泡 |
手簿软件可显示电子气泡，实时检查对中杆整平情况 |
|
温度传感器 |
内置温度传感器，采用智能温控技术，实时监控与调节主机温度 |
|
操作系统/
用户交互
|
操作系统 |
Linux |
按键 |
单按键 |
|
指示灯 |
五个指示灯 |
|
web交互 |
支持WI-FI和USB模式访问接收机内置Web管理页面，监控主机状态、自由配置主机等 |
|
语音 |
iVoice智能语音技术，智能状态播报、语音操作提示； 默认支持中文、英语、韩语、俄语、葡萄牙语、西班牙语、土耳其语；支持语音自定义 |
|
二次开发 |
提供二次开发包，开放OpenSIC观测数据格式以及交互接口定义用于二次开发 |
|
数据云服务 |
强大的云服务管理平台，可远程管理、配置设备，查看进度、管理作业等。可使用南方服务器或自建服务器。 |
|
硬件 |
尺寸 |
直径135mm×高84mm |
重量 |
890g |
|
材质 |
镁合金 |
|
温度 |
工作温度：–25 °C到+65 °C 存储温度：–35 °C到+80 °C |
|
湿度 |
抗100%冷凝 |
|
防护等级 |
防水：1m浸泡，IP68级 防尘：完全防止粉尘进入，IP68级 |
|
防震 |
抗2米随杆跌落 |
|
电气 |
电源 |
6-28V宽压直流设计，带过压保护 |
电池 |
内置6800mAh锂电池，电压7.2V |
|
电源解决方案 |
动态模式标准持续工作时间大于18小时 （提供7×24h持续工作电源解决方案） |
|
通讯 |
I/O端口 |
5芯LEMO口（外接电源接口+RS232） Type-C接口（充电及数据传输） 1个电台天线接口 Micro SIM卡卡槽（中卡） |
无线电调制解调器 |
内置高性能全频收发电台，典型作业距离8KM 工作频率 410-470MHz 通讯协议：SOUTH,Farlink,TrimTalk,ZHD, HUACE |
|
蜂窝移动 |
基于Linux平台的智能PPP拨号技术，自动实时拨号、工作过程中持续在线，配备4G全网通高速网络通讯模块，兼容各种CORS系统接入 |
|
蓝牙 |
Bluetooth 3.0/4.1，Bluetooth 2.1 + EDR标准 |
|
NFC无线通信 |
采用NFC无线通信技术，手簿与主机触碰即可实现蓝牙自动配对（需手簿同样配备NFC无线通信模块） |
|
eSIM(选配) |
采用eSIM卡技术，内嵌eSIM芯片，不用插卡，实时提供网络资源，保障主机网络作业持续在线；支持外置卡方案。 |
|
WiFi |
标准 |
802.11 b/g/n标准 |
WiFi热点 |
具有WiFi热点功能，任何智能终端均可接入接收机，对接收机功能进行丰富的个性化定制； 工业手簿、智能终端等数据采集器可与接收机之间通过WiFi进行数据传输 |
|
WiFi数据链 |
接收机可接入WiFi，通过WiFi进行差分数据播发或接收 |
|
数据存储/传输 |
数据存储 |
4G内置固态存储器，最高可支持20Hz的原始观测数据采集 |
数据传输 |
支持USB、FTP下载、HTTP下载 |
|
数据格式 |
静态数据格式：南方STH、Rinex2.01和Rinex3.02等多种格式 差分数据格式： RTCM30,RTCM32 GPS输出数据格式：NMEA 0183、PJK平面坐标、二进制码 网络模式支持：VRS、FKP、MAC，支持NTRIP协议 |
|
北斗精度 |
定位原理 |
基于北斗三号GEO卫星播放的改正数，采用精密单点定位技术，实现单机厘米级定位。 |
定位精度 |
在典型作业环境，收敛10分钟，RMS:10cm |
|
覆盖范围 |
亚太地区 |
|
